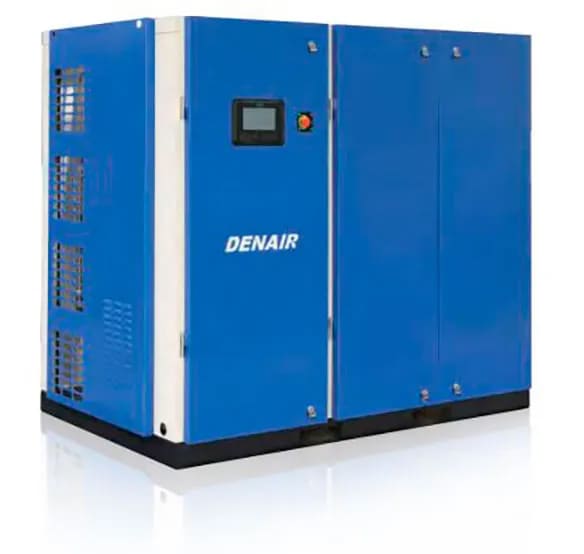

Спиральный компрессор

Спиральные компрессоры — это тип компрессорного оборудования, который используют для получения сжатого воздуха или газа при стабильных параметрах давления. Такое оборудование встречается в лабораториях, исследовательских центрах, технологических установках, где важна предсказуемость работы, низкий уровень вибраций. Устройство и принцип спирального компрессора рассчитаны на непрерывный режим, точное управление процессом сжатия. Устройство подходит для задач, где критично качество воздуха, стабильность потока. За счёт особенностей механики он работает тише многих альтернатив. Это делает его удобным для размещения в помещениях с персоналом.

Устройство спирального компрессора

Основу составляют две спиральные пластины, которые вставлены друг в друга с разворотом. Оси спиралей параллельны, но смещены относительно друг друга на величину эксцентриситета вала. Между элементами сохраняется небольшой зазор, что требует высокой точности при изготовлении деталей.

Одна спираль жестко закреплена на корпусе блока. Вторая соединяется с эксцентриком вала и совершает круговые движения. При этом подвижная спираль не вращается вокруг собственной оси. Каждая точка описывает окружность, создавая орбитальное движение. Такое перемещение формирует камеры с изменяющимся объемом.

В корпусе предусмотрены входные и выходные отверстия для газа. Неподвижная спираль имеет центральное отверстие для выхода сжатого воздуха. Приводной механизм включает электродвигатель и эксцентриковый вал. Противовесы компенсируют дисбаланс от неравномерного движения подвижного элемента.

Для герметизации рабочих полостей используются специальные уплотнители. Они предотвращают перетекание газа между витками и камерами. Точность изготовления деталей измеряется в микронах. Материалы спиралей выдерживают значительные механические, температурные нагрузки.

Принцип работы спирального компрессора

Работа оборудования происходит непрерывно и плавно. При орбитальном движении подвижной спирали между витками образуются серповидные полости. Эти камеры постепенно уменьшаются в размере по мере движения от периферии к центру. Газ захватывается у внешнего края и перемещается внутрь.

Процесс можно разделить на четыре этапа. Сначала происходит всасывание газа через внешние входные отверстия. Затем камеры закрываются, а определенный объем оказывается изолированным. На третьем этапе газовые карманы движутся к центру, объем постоянно сокращается, давление растет. Финальная стадия — выталкивание сжатого газа через центральное отверстие неподвижной спирали.

Принцип спирального компрессора обеспечивает одновременное протекание всех этапов в разных зонах. Пока у края происходит всасывание, в средней части идет сжатие, а из центра выходит уже готовый сжатый воздух. За один оборот подвижной спирали завершается полный рабочий цикл. Скорость вращения может достигать нескольких тысяч оборотов в минуту.

Благодаря непрерывности процесса отсутствуют пульсации давления. Газ подается равномерным потоком без резких скачков. Практически исключаются мертвые объемы, что повышает производительность. Плавная работа снижает вибрацию, продлевает срок службы деталей.

Основные преимущества спирального компрессора

Минимальное количество движущихся частей. Меньше деталей означает повышенную надежность и редкие поломки. Срок службы достигает 15-20 лет при правильной эксплуатации.

Уровень шума значительно ниже по сравнению с поршневыми моделями. Работа происходит тихо, что важно для размещения в офисах, лабораториях, медицинских учреждениях. Вибрация минимальна благодаря сбалансированному движению элементов.

Коэффициент полезного действия превышает показатели многих аналогов. Потребление электроэнергии оптимально распределяется в процессе работы. Современные модели оснащаются частотными преобразователями для регулирования производительности.

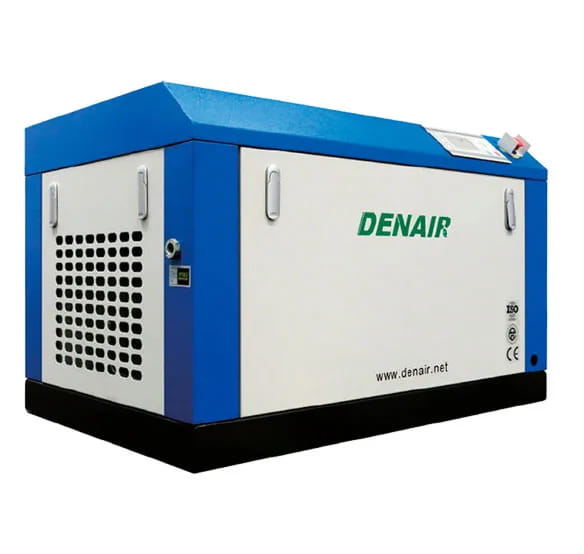

Безмасляные модели выдают чистый воздух без примесей. Это критически важно для медицины, фармацевтики, пищевой промышленности. Отсутствие масла в сжатом воздухе исключает загрязнение продукции и оборудования. Техническое обслуживание упрощается за счет отсутствия необходимости регулярной замены масла.

Высокая степень сжатия достигается при одноступенчатой конструкции. Давление на выходе может превышать показатели поршневых моделей аналогичного класса. Температура сжатого газа остается в допустимых пределах благодаря плавному процессу.

Недостатки и ограничения спиральных компрессоров

При всех достоинствах существуют определенные ограничения. Стоимость оборудования выше по сравнению с поршневыми аналогами. Высокая цена объясняется сложностью изготовления прецизионных деталей. Требуется дорогостоящее оборудование для обработки спиралей с необходимой точностью.

Ремонт может быть затруднен из-за особенностей конструкции. При повреждении спиралей часто требуется замена всего блока. Запасные части стоят дорого, не всегда доступны в регионе эксплуатации. Квалифицированных специалистов по ремонту найти сложнее.

Чувствительность к попаданию твердых частиц требует качественной фильтрации входящего воздуха. Пыль и загрязнения могут повредить уплотнители, поверхности спиралей. Необходима регулярная замена фильтров. Работа в запыленных условиях сокращает срок службы.

Виды и конструктивные особенности спиральных компрессоров

Оборудование классифицируется по различным признакам. По типу привода выделяют:

• электрические;
• механические;
• гидравлические.

Наиболее распространены электрические варианты с асинхронными двигателями. Реже встречаются дизельные или бензиновые приводы для автономной работы.

По степени герметичности различают:

• герметичные;
• полугерметичные;
• открытые.

В герметичных моделях двигатель и компрессор полностью изолированы в едином корпусе. Такое решение применяется в холодильном оборудовании и бытовых кондиционерах. Полугерметичные допускают доступ к внутренним компонентам для обслуживания. Открытые модели имеют раздельные компрессор и привод, соединенные валом.

По количеству подвижных элементов бывают модели с одной и двумя подвижными спиралями. В классической схеме одна спираль неподвижна, вторая движется. В двухподвижной конструкции обе спирали совершают орбитальное движение относительно разных осей. Такое решение обеспечивает дополнительную балансировку.

По способу смазки различают масляные и безмасляные варианты. Масляные модели имеют систему принудительной подачи смазки к трущимся поверхностям. Это увеличивает срок службы, но требует фильтрации сжатого воздуха от масляных паров. Безмасляные полагаются на точность изготовления деталей и минимальные зазоры для работы без жидкой смазки.

По количеству ступеней сжатия существуют одноступенчатые и многоступенчатые агрегаты. Большинство моделей одноступенчатые, обеспечивающие необходимое давление за один проход. Многоступенчатые применяются для достижения более высоких показателей сжатия.

По расположению вала выделяют вертикальные и горизонтальные модификации. Ориентация влияет на компоновку и способ монтажа оборудования. Выбор зависит от конкретных условий установки.

Сферы применения спиральных компрессоров

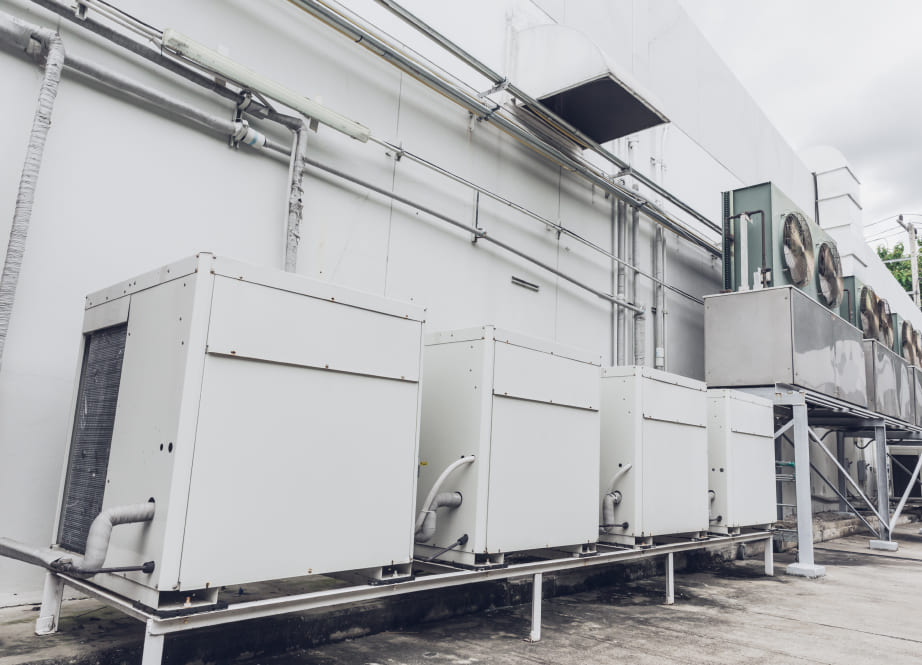

Холодильная техника и системы кондиционирования остаются основной сферой применения. Оборудование используют в бытовых и промышленных холодильниках, морозильных камерах, чиллерах и сплит-системах. Тихая работа и стабильность делают такие решения удобными для жилых и офисных помещений. В медицине применяются безмасляные модели. Они подают чистый воздух в операционные, стоматологические кабинеты и реанимационные палаты. Аппараты ИВЛ и анестезиологическое оборудование чувствительны к любым примесям. Лабораторные исследования также требуют контролируемого качества воздуха.

Фармацевтическое производство использует компрессоры в технологических процессах и на этапах упаковки. Воздух участвует в перемещении материалов и поддержании условий в рабочих зонах. Загрязнение продукции здесь недопустимо. В пищевой промышленности оборудование работает в холодильных системах и упаковочных линиях. Сжатый воздух применяют для транспортировки ингредиентов и формирования газовой среды. К чистоте воздуха предъявляются строгие требования.

Электронная промышленность использует компрессоры в чистых помещениях и системах охлаждения оборудования. Производство микросхем и плат требует стабильных параметров среды. В энергетике такие установки задействуют в тепловых насосах и геотермальных системах. Полиграфические предприятия применяют их в процессах сушки, ламинирования и климатического контроля цехов.

Требования к эксплуатации спирального компрессора

Размещение должно обеспечивать достаточную вентиляцию для отвода тепла. Температура окружающей среды не должна превышать рекомендованных значений. Защита от прямых солнечных лучей и осадков обязательна для наружной установки.

Качество входящего воздуха напрямую влияет на срок службы. Установка эффективных фильтров предотвращает попадание пыли и твердых частиц. Периодичность замены фильтров зависит от условий эксплуатации. В запыленных помещениях требуется более частое обслуживание.

Для масляных моделей критичен контроль уровня и качества смазки. Используются только рекомендованные производителем типы масел. Замена масла производится согласно регламенту через определенное количество моточасов. Загрязненное масло снижает эффективность охлаждения и ускоряет износ.

Электропитание должно соответствовать требованиям по напряжению и частоте. Скачки напряжения негативно влияют на работу двигателя. Установка стабилизаторов или источников бесперебойного питания рекомендуется при нестабильной сети. Заземление корпуса обязательно для безопасности.

Типичные неисправности спиральных компрессоров

Износ уплотнительных элементов — наиболее распространенная проблема. Со временем зазоры между спиралями увеличиваются. Признаками становятся снижение производительности, повышение температуры нагнетания, увеличение энергопотребления. Решение заключается в замене антифрикционных уплотнителей.

Повреждение подшипников проявляется в повышенном шуме и вибрации. Причины могут быть в недостаточной смазке, попадании загрязнений, перегрузке. Своевременное обслуживание предотвращает серьезные повреждения. Замена подшипников требует квалифицированного вмешательства.

Проблемы с системой охлаждения приводят к перегреву. Загрязнение теплообменников снижает эффективность отвода тепла. Недостаток охлаждающей жидкости или ее неправильный тип вызывают повышение температуры. Перегрев может привести к деформации спиралей и полному выходу из строя.

Электрические неисправности включают проблемы с обмотками двигателя, пусковыми конденсаторами, реле. Перегрев обмоток возникает при работе с перегрузкой или при проблемах с охлаждением. Диагностика проводится измерением сопротивления изоляции и токовых характеристик.

Как выбрать спиральный компрессор

Производительность — первый параметр для определения. Расчет ведется исходя из потребности в сжатом воздухе или требуемой холодопроизводительности. Рекомендуется закладывать запас мощности 15-20 процентов для компенсации износа и пиковых нагрузок. Рабочее давление должно соответствовать требованиям системы. Для пневмоинструмента обычно достаточно 6-8 бар. Холодильные установки работают при других параметрах в зависимости от используемого хладагента. Превышение номинального давления недопустимо.

Тип привода выбирается с учетом доступных энергоресурсов. Электрические модели универсальны при наличии стабильной сети. Автономные варианты с двигателями внутреннего сгорания используются на удаленных объектах. Газовые двигатели экономичны при наличии газоснабжения.

Стоимость включает не только покупку, но и эксплуатационные расходы. Энергоэффективные модели окупаются за счет снижения счетов за электричество. Необходимость частого обслуживания увеличивает общие затраты. Расчет должен учитывать весь жизненный цикл оборудования.

Обслуживание и технический уход за спиральным компрессором

Воздушные фильтры — критичный элемент для безмасляных компрессоров. Проверка их состояния проводится еженедельно при интенсивной эксплуатации. Периодичность замены зависит от запыленности окружающей среды. Засоренный фильтр снижает производительность и создает дополнительную нагрузку на двигатель.

Контроль электрических соединений предотвращает проблемы с питанием. Ослабленные контакты вызывают нагрев, выход из строя. Проверка затяжки клемм, состояния изоляции входит в плановое обслуживание. Измерение токовых характеристик выявляет отклонения от нормы.

Мониторинг температуры нагнетаемого воздуха показывает состояние компрессора. Повышение температуры выше нормы указывает на износ уплотнений или проблемы с охлаждением. Современные модели оснащаются датчиками с автоматической остановкой при перегреве. Такая защита предотвращает серьезные повреждения спиральных элементов.

Безмасляные компрессоры обычно работают тише масляных, поэтому любое увеличение шума — повод для диагностики. Анализ вибрации, шума выявляет развивающиеся неисправности. Отклонения от нормальных показателей указывают на износ подшипников или разбалансировку. Своевременное вмешательство предотвращает серьезные поломки.

Ведение журнала эксплуатации помогает отслеживать историю обслуживания. Фиксируются даты проведения работ, замененные детали, показания приборов. Анализ данных позволяет прогнозировать необходимость ремонта. Информация полезна при гарантийных обращениях.
