Устройство и применение ламинарных шкафов

Ламинарные шкафы представляют собой специализированное лабораторное оборудование, предназначенное для создания стерильной рабочей среды — они обеспечивают защиту образцов, а также оператора и окружающей среды от загрязнений. Это достигается за счет контролируемых потоков воздуха, проходящих через высокоэффективные фильтры.

Ламинарные потоки

Ламинарный поток — это однонаправленное движение воздуха с постоянной скоростью, при котором слои воздуха движутся параллельно друг другу без турбулентности. Такой поток минимизирует вероятность перекрестного загрязнения и обеспечивает чистоту рабочей зоны. В рассматриваемом оборудовании воздух проходит через HEPA-фильтры, задерживающие до 99,97% частиц размером 0,3 мкм и более, создавая стерильную среду для работы с чувствительными материалами.

Почему «ламинарный»?

Термин «ламинарный» подчеркивает характер воздушного потока внутри шкафа. Он упорядочен — то есть, плавный, без пульсаций и завихрений. Это критически важно для предотвращения попадания загрязняющих частиц в рабочую зону, особенно при работе с биологическими образцами, микроорганизмами или чувствительными химическими веществами.

Про использование

Рассматриваемое оборудование находит широкое применение в различных областях:

• Медицина, фармацевтика: приготовление стерильных препаратов, работа с клеточными культурами.
• Микробиология: исследование, культивирование микроорганизмов.
• Электроника: сборка и тестирование компонентов в условиях, свободных от пыли.
• Пищевая промышленность: анализ и контроль качества продуктов.
• Научные исследования: проведение экспериментов, требующих стерильных условий.

Как они сделаны

Конструкция ламинарных шкафов предусматривает использование материалов, которые устойчивы к коррозии и легко поддаются дезинфекции — например, нержавеющая сталь. Внутренняя поверхность шкафа обычно гладкая, без щелей или зазоров, что помогает предотвратить накопление загрязнений. Шкафы оснащают прозрачными экранами для визуального контроля, а также освещением, УФ-лампами для стерилизации и розетками для подключения оборудования.

Как они работают

Принцип работы оборудования заключается в 4 этапах:

Забор воздуха. Воздух из помещения засасывается внутрь шкафа.

Фильтрация. Воздух проходит через предварительный фильтр, который удаляет крупные частицы, а затем — через НЕРА-фильтр, который задерживает мелкие частицы и микроорганизмы.

Формирование ламинарного потока. Очищенный воздух равномерно распределяется по рабочей зоне, создавая поток, который защищает образцы от загрязнения.

Удаление воздуха. В зависимости от конструкции воздух может возвращаться в помещение или выводиться наружу через дополнительные фильтры.

Ламинарный или вытяжной шкаф

Важно различать ламинарные и вытяжные шкафы. Первые предназначены для защиты образцов от загрязнения, они обеспечивают стерильную рабочую среду. Вытяжные шкафы предназначены для защиты оператора, окружающей среды от вредных паров, а также газов, и для их удаления из рабочей среды. Выбор между этими вариантами зависит от специфики выполняемых работ, а также от уровня желаемой защиты.

Типы ламинаров

Ламинарные шкафы разделяют по направлению воздушного потока и уровню защиты:

По направлению потока:

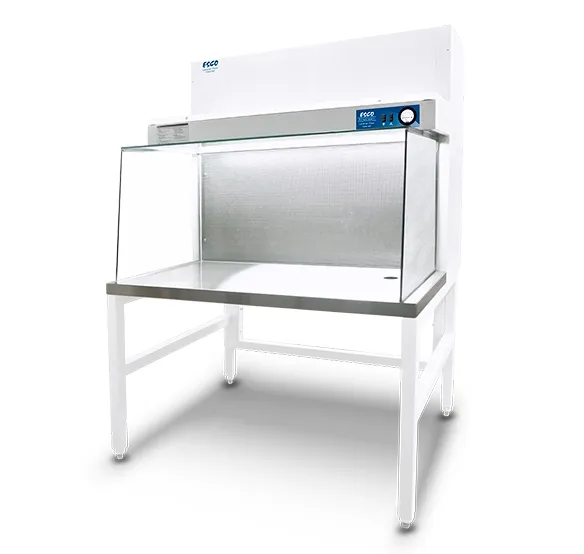

• Горизонтальные: воздух движется параллельно рабочей поверхности.

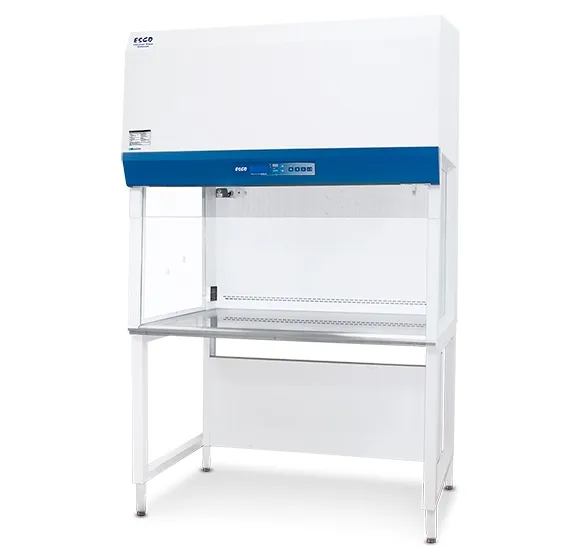

• Вертикальные: воздух движется сверху вниз, перпендикулярно рабочей поверхности.

По классу защиты:

• Класс I: защита оператора и окружающей среды; не обеспечивает стерильность образцов.
• Класс II: защита оператора, образцов, а также окружающей среды; используется при работе с патогенами, токсичными веществами.
• Класс III: полная герметизация; используется для работы с особо опасными веществами, микроорганизмами.

Как выбрать

При выборе ламинарного шкафа следует учитывать:

• Назначение: тип работ и требуемый уровень стерильности.
• Размеры: доступное пространство в лаборатории, объем обрабатываемых материалов.
• Класс защиты: в зависимости от степени опасности обрабатываемых веществ.
• Дополнительные функции: наличие УФ-ламп, встроенных розеток, эргономичность конструкции.

Правильный выбор оборудования обеспечивает эффективную работу при безопасности оператора, защите образцов и в соответствии с санитарными нормами.

Роль ламинарных шкафов в образовательных и научных учреждениях

Ламинарные шкафы находят широкое применение не только в коммерческих лабораториях и медицине, но и в образовательной сфере. Во многих вузах, особенно с химико-биологическим уклоном, их используют в учебных лабораториях для демонстрации микробиологических опытов и проведения лабораторных практикумов в стерильных условиях.

Эти установки позволяют студентам безопасно изучать методы работы с культурами микроорганизмов, растворами реагентов и биологическими материалами. Практика способствует формированию навыков, необходимых для будущей работы в реальных условиях. За счет компактности, а также доступности отдельных моделей, боксы можно устанавливать даже в небольших лабораториях без ущерба для их безопасности и функциональности.

Дополнительные аспекты эксплуатации

Основные рекомендации:

Обслуживание, контроль качества. Эффективность оборудования напрямую зависит от регулярного технического обслуживания. Главный элемент — HEPA-фильтр — должен заменяться в соответствии с регламентом производителя, обычно каждые 6–12 месяцев. Также важно периодически проверять герметичность уплотнений, состояние вентиляционной системы и контролировать уровень вибраций, которые могут повлиять на стабильность воздушного потока. Большинство современных моделей оснащены индикаторами загрязнения фильтров, а также автоматическим контролем скорости потока, что значительно облегчает эксплуатацию.

Рекомендации по использованию. Даже самый надежный ламинарный шкаф не сможет обеспечить стерильную среду, если нарушены базовые правила эксплуатации. Работать в боксе следует только в стерильных перчатках и халате. При работе важно избегать резких движений. Нельзя размещать в камере посторонние предметы, которые могут мешать воздушному потоку. Перед началом работы рекомендуется обрабатывать рабочую поверхность антисептиком, а по завершении — включить УФ-облучение (если предусмотрено) для дополнительной стерилизации.

Интеграция с лабораторным оборудованием. Современные модели могут быть легко интегрированы с другими видами лабораторного оборудования: центрифугами, микроскопами, манипуляторами, автоматическими дозаторами. Это особенно важно для биотехнологических процессов, где важно поддержание непрерывности работы в стерильной зоне. В некоторых моделях предусмотрена возможность подключения Wi-Fi-модулей для удаленного мониторинга параметров работы, что упрощает контроль в условиях круглосуточной эксплуатации.

Ламинарные шкафы и стандарты чистых помещений

Ламинарные боксы являются неотъемлемым элементом организации так называемых чистых зон или чистых помещений. Это особенно актуально для фармацевтики, клеточной терапии, а также производства вакцин или полупроводников. В соответствии с международными стандартами (например, ISO 14644-1), уровень частиц в воздухе внутри таких зон строго регламентирован. Ламинарные шкафы создают микросреду, которая может соответствовать классу чистоты ISO 5 и выше — что делает их незаменимыми для точных и стерильных процессов.

Безопасность персонала и биоэтика

При работе с патогенами или генетическим материалом защита оператора выходит на первый план. Модели класса II и III предназначены именно для этого. Их использование строго регламентируется нормами биологической безопасности, особенно при работе в рамках клинических или научных исследований, связанных с редактированием генов, культивированием клеток и вирусологией. Такие модели создаются с учетом эргономики, а также минимизации контакта с потенциально опасными материалами.

В заключение

Ламинарные шкафы — неотъемлемая часть современных лабораторий. Они обеспечивают стерильные условия для проведения различных исследований и производственных процессов. Их правильное использование, обслуживание гарантируют высокое качество работы и безопасность персонала.
