Вакуумная система: что это такое и как она работает

Вакуумная система — это комплекс технических средств, предназначенный для откачки газов или паров из замкнутого объёма с целью создания в нём разрежения — давления, заметно ниже атмосферного. Понимание, как работает вакуумная система, критически важно для её грамотной эксплуатации в промышленности, науке, медицине. Функционально установка не просто удаляет воздух, она позволяет управлять процессами в контролируемой среде, лишённой, например, кислорода.

Вакуумная система — что это? Это инструмент, который обеспечивает операции, невозможные в обычных условиях: от тонкого напыления плёнок в микроэлектронике до бережной сушки пищевых продуктов.

Для чего нужны вакуумные системы и где они применяются

Для чего нужны вакуумные системы? Они предназначены для управления физико-химическими процессами за счёт контроля над средой. Их применение крайне разнообразно. В промышленности они задействованы в металлургии для дегазации расплавов, в машиностроении для вакуумной формовки и пропитки, в химической отрасли для дистилляции или фильтрации.

Пищевое производство использует вакуум для упаковки, сушки и консервации, что продлевает срок хранения продукции. В научных исследованиях без вакуума невозможна работа электронных микроскопов, ускорителей частиц, многих аналитических приборов. Отдельно стоит медицинское направление, где подобное оборудование необходимо в хирургии, стоматологии и для обеспечения работы лабораторных анализаторов.

Как устроена установка: основные узлы и элементы

Чтобы понять как устроена вакуумная система, нужно рассмотреть её основные компоненты. Конструкция может различаться в зависимости от требуемого уровня вакуума и решаемых задач, но базовые элементы остаются схожими.

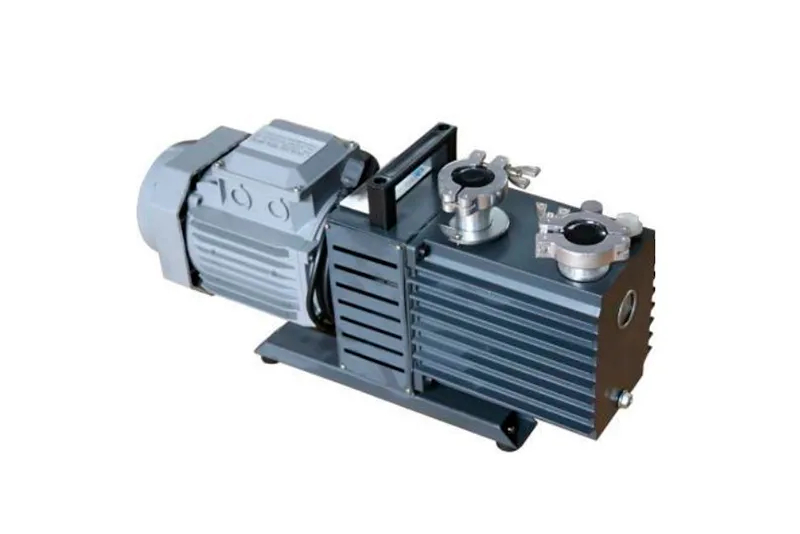

Центральный агрегат — вакуумный насос. Именно он производит откачку, создавая разрежение. Различают несколько типов насосов:

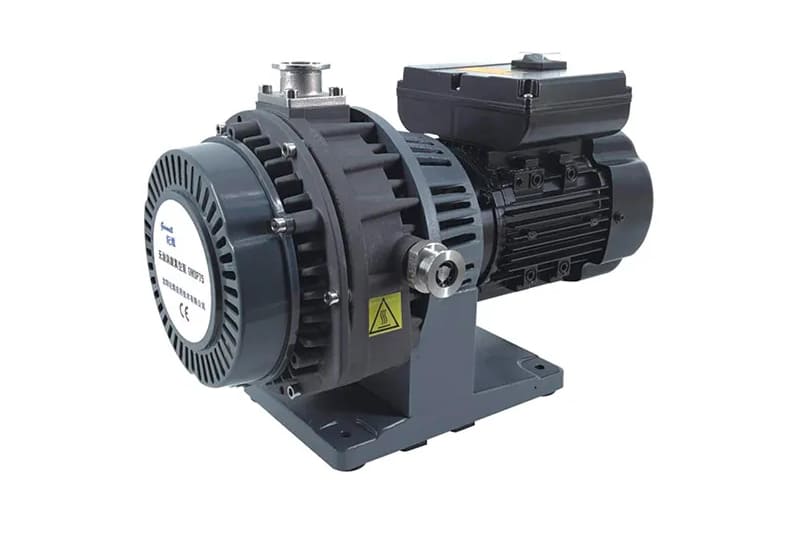

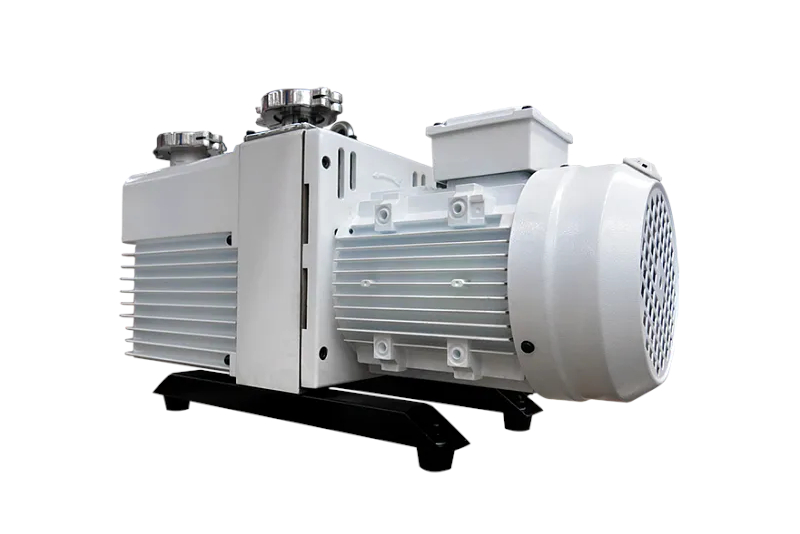

• форвакуумные (спиральные, пластинчато-роторные) для получения предварительного разрежения,
• высоковакуумные (турбомолекулярные, криогенные) для достижения глубокого вакуума.

Из чего состоит вакуумная система помимо насоса? Важнейшая часть — вакуумная камера, где проводят технологические операции. Система включает трубопроводы, соединительные элементы (фланцы, фитинги), которые должны гарантировать герметичность. Для контроля процесса используют вакуумметры, показывающие текущее давление. Также в состав часто входят запорная и регулирующая арматура (клапаны, заслонки), устройства защиты от обратного потока, фильтры для улавливания твердых частиц и паров, а иногда промежуточные ресиверы. В сложных установках эти компоненты интегрируются в единую автоматизированную станцию.

Принцип работы

Принцип работы основан на последовательном удалении молекул газа из ограниченного объёма. Работа начинается с герметизации вакуумной камеры. После запуска форвакуумного насоса начинается активная откачка основной массы газа.

Механические насосы имеют ограничения в использовании из-за их конструктивных ограничений. Тогда вступают в действие высоковакуумные насосы, использующие иные физические принципы, например, увлечение молекул газа быстро вращающейся турбиной или их сорбцию на очень холодной поверхности. Система управления координирует работу всех агрегатов, открывая и закрывая нужные клапаны, чтобы обеспечить переход от одного этапа откачки к другому. Конечная цель — достижение и поддержание заданного уровня разрежения, необходимого для конкретного технологического цикла.

Виды вакуумных установок и их особенности

Классификация проводится по разным критериям, главный из которых — диапазон создаваемого давления.

Системы низкого (грубого) вакуума работают в диапазоне от атмосферного давления до примерно 1 Па. Они часто строятся на основе водоструйных или пластинчато-роторных насосов и используются для вакуумной упаковки, транспортировки сыпучих материалов.

Системы среднего вакуума (от 1 Па до 10^-2 Па) могут включать комбинации насосов и применяются в сублимационной сушке, некоторых металлургических процессах.

Системы высокого и сверхвысокого вакуума (ниже 10^-5 Па) — наиболее сложные. Они требуют использования турбомолекулярных, ионных или криогенных насосов, специальных материалов и технологий уплотнений. Станции незаменимы в научных исследованиях, нанотехнологиях, производстве полупроводников. Также они различают по мобильности (стационарные и передвижные), степени автоматизации или специализации под конкретную задачу.

Как пользоваться

Инструкция, как пользоваться вакуумной системой, всегда начинается с изучения руководства по эксплуатации конкретного оборудования. Общий алгоритм включает несколько этапов:

1. Перед первым пуском или после длительного простоя необходимо проверить уровень масла в насосах (для маслозаполненных моделей), убедиться в чистоте и исправности фильтров, проверить герметичность всех соединений.
2. Далее помещают обрабатываемый объект или материал в вакуумную камеру, плотно закрывают её.
3. Пуск системы происходит в определённой последовательности: сначала включаются форвакуумные насосы, после достижения ими определённого порога давления автоматически или вручную запускаются высоковакуумные агрегаты.
4. Во время работы следует контролировать показания вакуумметров.
5. По завершении технологического цикла важна обратная последовательность: сначала отключают высоковакуумные насосы, а в камеру через специальный клапан медленно подают воздух до выравнивания давления, после чего её можно открыть.
6. Важно дать насосам, особенно турбомолекулярным, возможность штатно остановиться.

Требования к эксплуатации и обслуживанию вакуумных систем

Грамотная эксплуатация требует строгого соблюдения регламента. Главное требование — поддержание чистоты. Попадание пыли, влаги или технологических паров внутрь установки может вывести из строя дорогостоящие насосы.

Регулярное профилактическое обслуживание включает замену масла и фильтров в насосах, проверку, чистку уплотнительных поверхностей фланцев, контроль состояния ловушек (например, холодных).

Для моделей высокого вакуума критически важна чистота внутренних поверхностей камеры и трубопроводов, которые периодически требуют специальной очистки. Все работы по обслуживанию должны проводиться при отключённом питании, сброшенном давлении. Ведение журнала, где фиксируются параметры работы, проведённое обслуживание и замеченные неполадки, помогает отслеживать состояние системы, прогнозировать потенциальные сбои.

Критерии выбора

Выбор оборудования определяет надёжность всего технологического процесса. Критерии можно разделить на три группы:

1. Технические параметры процесса. Это требуемое конечное давление (глубина вакуума), необходимая скорость откачки и, что особенно важно, состав откачиваемой среды (чистый воздух, пары воды, агрессивные газы или абразивная пыль). Эти параметры напрямую диктуют тип насосов, необходимость в дополнительных элементах: ловушках, фильтрах, специальных материалах конструкции.
2. Конструктивные, эксплуатационные особенности. Здесь решается, будет ли система масляной (более бюджетной, но с риском загрязнения) или сухой (чистой, но дороже). Также учитывается режим работы (непрерывный или циклический), допустимый уровень шума, габариты и требования к автоматизации управления.
3. Экономические, сервисные факторы. Помимо начальной стоимости оборудования, критически важно оценить общую стоимость владения: расходы на энергопотребление, регулярную замену масла и фильтров, ремонтопригодность и доступность технической поддержки от поставщика.

Оптимальный выбор находится на пересечении чёткого соответствия техническому заданию и минимальных долгосрочных затрат на эксплуатацию.

Типичные ошибки в работе

Наиболее частой ошибкой становится пренебрежение подготовкой оборудования к запуску — не проверяется уровень масла, не заменяются вовремя фильтры. Это ведёт к перегреву, быстрому износу насосного агрегата.

Вторая распространённая проблема — нарушение процедуры вентиляции камеры после окончания работы. Резкий подсос воздуха может поднять пыль внутри системы или, что ещё хуже, вызвать гидравлический удар в турбомолекулярном насосе, вращающемся с высокой скоростью.

Недостаточное внимание к герметичности соединений — ещё один источник проблем. Даже небольшая течь делает невозможным достижение требуемого уровня вакуума, сводит на нет всю технологическую операцию.

Использование оборудования не по назначению, например, для откачки агрессивных или конденсирующихся паров без соответствующих ловушек, гарантированно приводит к её поломке. Игнорирование посторонних шумов или вибраций во время работы также чревато серьёзными последствиями.

Безопасность при работе с вакуумным оборудованием

Работа с установками требует строгого соблюдения мер безопасности. Камера — это сосуд, испытывающий значительное внешнее давление, поэтому любые механические повреждения, усталость металла или заводские дефекты могут привести к внезапному разрушению. Особую опасность представляют системы, работающие с токсичными, взрывоопасными или агрессивными средами: даже микроскопическая течь способна создать угрозу для персонала и окружающей среды.

Вакуумные установки оснащаются датчиками аварийной защиты, утечек и блокировками, исключающими некорректные действия оператора. Главным фактором безопасной эксплуатации остаётся дисциплина: регулярные проверки герметичности, контроль состояния уплотнений и строгое следование регламенту пуска, остановки. Ответственный подход к безопасности не только предотвращает аварии, но и продлевает срок службы дорогостоящего оборудования.

Заключение

Вакуумная система — это сложный инженерный комплекс, от корректной работы которого зависит эффективность множества высокотехнологичных процессов. Понимание устройства, принципов работы, правил эксплуатации напрямую влияет на долговечность оборудования, стабильность технологических циклов.
